一、概述

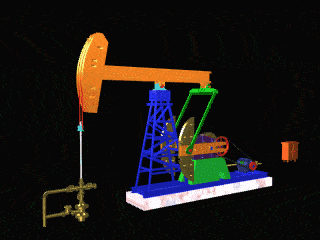

磕头机（游梁式抽油机）是开采石油的一种机器设备，工作时电动机转动产生的动力经变速箱进行减速等处理后，传递给曲柄连杆机构。曲柄连杆机构将这种旋转运动转化为驴头的上下运动，这个过程就好像在重复人类磕头的动作，所以被俗称为“磕头机”。驴头通过连接光杆、抽油杆，带动井下抽油泵的柱塞作上下运动，从而不断地把井中的原油抽出井筒。而直线电机的工作原理则是利用电能直接产生一个直线运动的电动机。
二．用直线电机抽油机替代磕头机的核心优势
1.消除机械传动损耗
直线电机直接驱动抽油泵，省去磕头机的减速器、曲柄连杆等机械传动结构，减少能量传递环节，系统效率提升30%以上。传统磕头机因机械摩擦和"大马拉小车"问题，平均运行效率仅25%，而直线电机系统可匹配实际负荷动态调节功率。
2.解决能量回馈难题
磕头机下冲程时电机处于发电状态，需额外配置制动电阻消耗再生电能（增加5%-15%能耗）。直线电机通过电能直接转换机械能，避免能量回馈问题，降低电网复杂度及能量浪费。
三．变频器及规格
使用YDS8045 T4N变频器驱动37kw直线电机

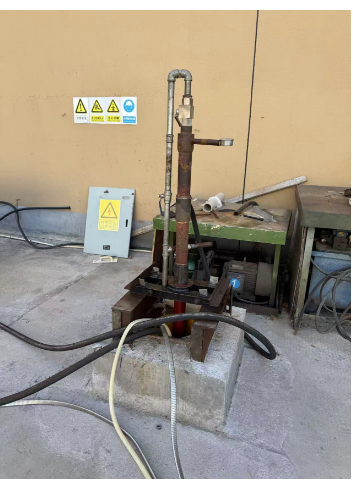

四．现场运行情况

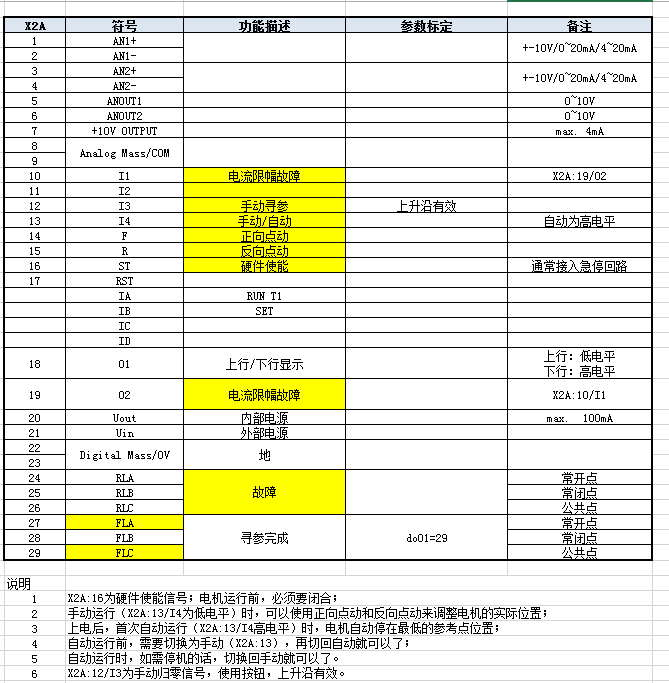

端子定义
按顺序由空载测试（变频器自动运行逻辑无异常），带载测试（运行时水泵压力达到客户要求），电机和变频器之间用1500米电缆连接（需加装输出电抗器），均能满足客户要求。

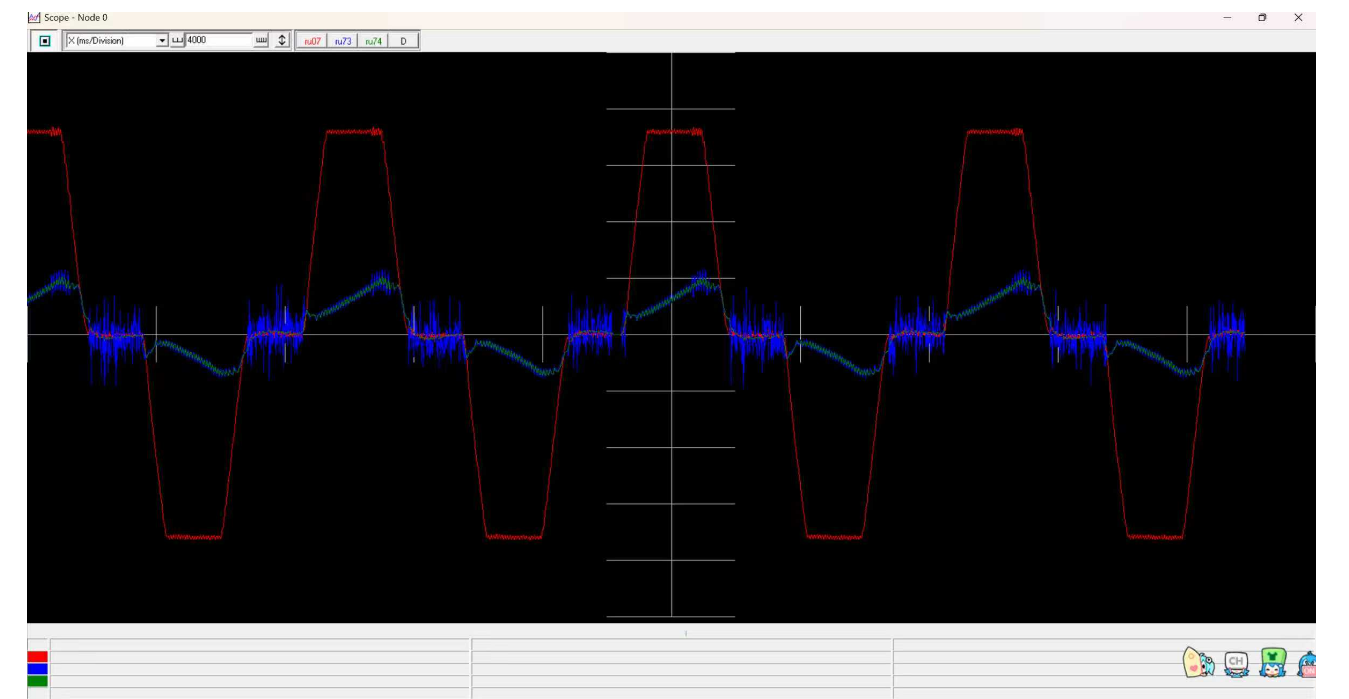

变频器带载运行时的位置，速度，电流波形。
五． 总结
在厂内测试通过后，客户会小批量投放到终端客户现场使用（大型油田等），结合传感器实时监测井下压力、流量等参数，自动调节电机功率与运动曲线，实现"一井一策"的精细化开采。
